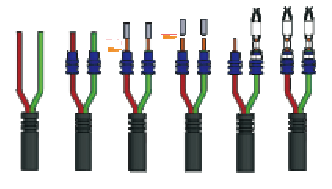

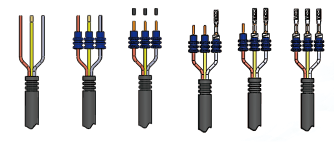

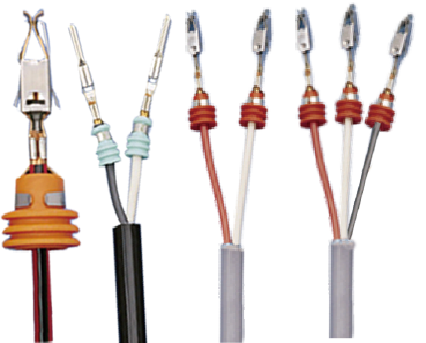

SSC502应用于护套线或双绞线的加工,完成双芯线的剥皮穿栓压接。它是一台半自动机。操作者手持线插入机器,机器完成对芯线颜色的判断,然后分别完成双芯线的穿栓/剥皮零切/压接功能。其每个功能单元均可以独立打开和关闭,比如也可以生产不穿栓的产品。SSC502实现了原来需3个手工工序完成的工艺。大大提高了生产效率和品质稳定,是性价比很高的解决方案。
![1720070287749399.png SSC502-03.png](/static/upload/image/20240704/1720070287749399.png)

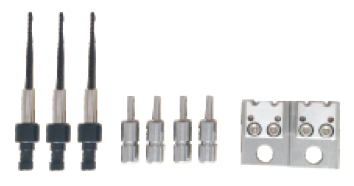

SSC502采用了模块化设计理念,使快速换型和便捷维护成为可能。更换防水栓,仅需更换更换整体轨道和针管爪,且其固定方式均为免工具更换。更换端子时像普通压机模具一样。生产特殊产品时,所需更换的附件也极其方便。SSC502即实现换型和生产效率双高。兼容PCM版本机器的优点。还具备了压接高度自动调节功能。
![1695446741115893.png 未标题-5-08.png](/static/upload/image/20230923/1695446741115893.png)
![1695446675895061.png 1695446625556.png](http://www.airstorm-tech.com/static/upload/image/20230923/1695446675895061.png)
适用线径 | 0.13~4mm² |
护套剥皮长度 | >25mm(穿栓); ≥22mm(不穿栓) |
剥皮长度 | 1-8mm |
防水栓尺寸 | OD<8mm |
压机吨位 | 3T |
压机行程 | 30 or 40mm |
机器循环时间 | Approx.3.0S |
生产节拍 | Approx.4.1S (取决于操作人员) |
电源和气压 | 220VAC 1500W 5-7Bar |
尺寸和重量 | L900*W900*H1720mm300KG |
