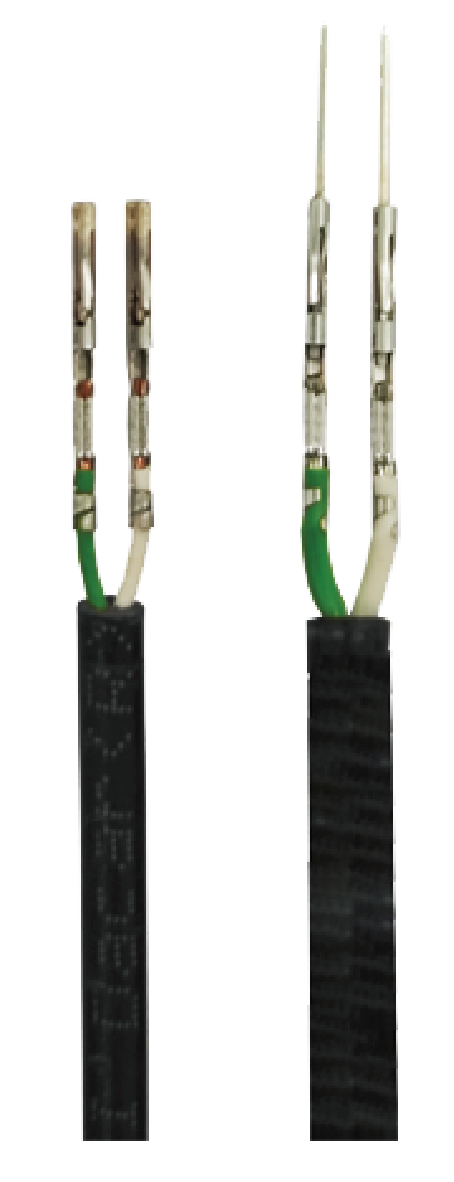

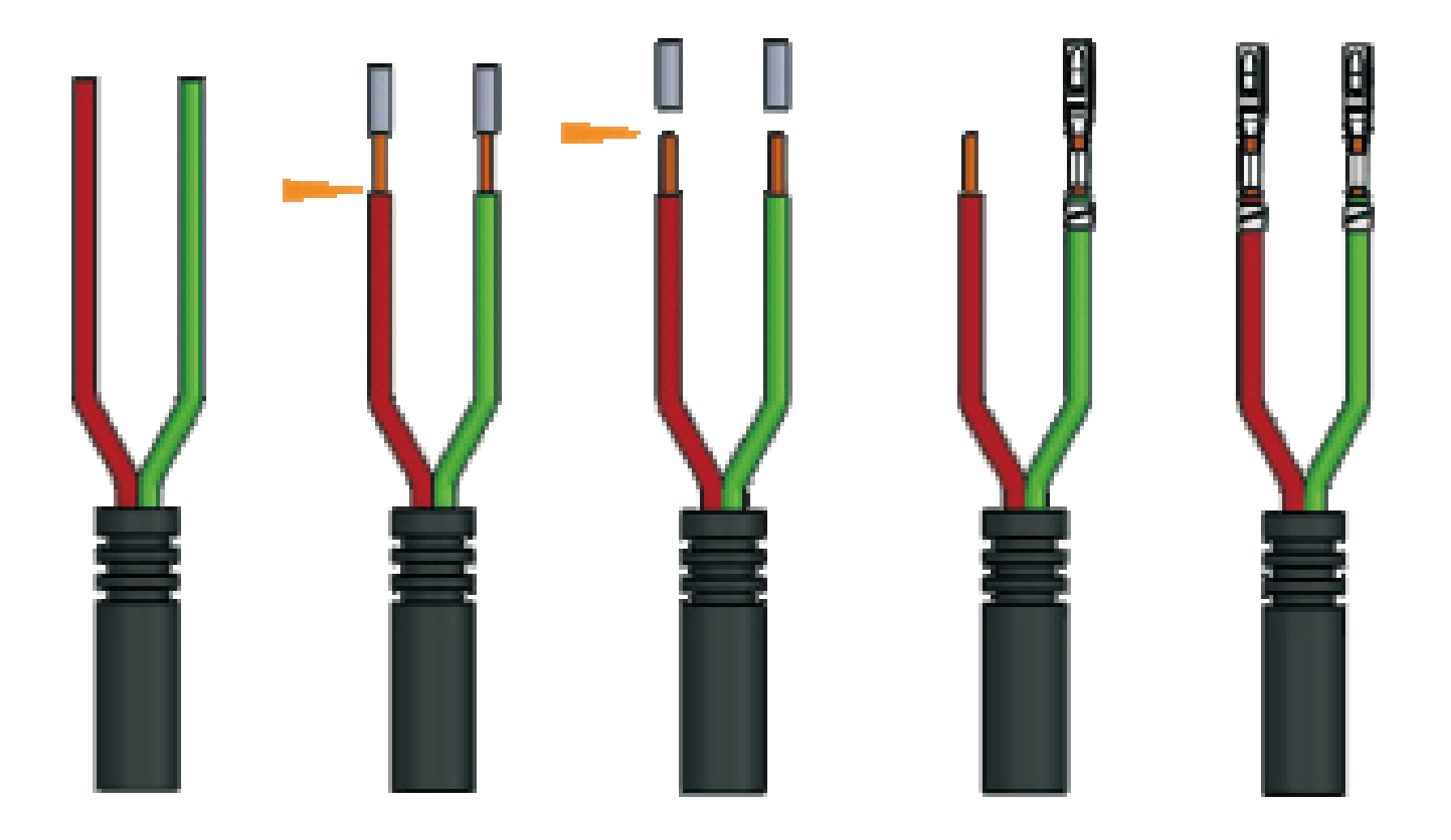

SC502-NET是由成熟产品SC502升级而来,应用于小平方线径(0.13-0.5mm²)的千兆网线的加工。它是一台半自动机。操作者手持线插入机器,机器完成对芯线颜色的判断,然后分别完成双芯线的剥皮/零切/压接/压接检测等功能。数芯线及端子压接的双视觉让设备更稳定可靠。它生产效率高,性价比突出,特别适用于外绝缘皮剥皮较短的以太网线的生产(10MM内)。
![1720055089677270.png](/static/upload/image/20240704/1720055089677270.png)

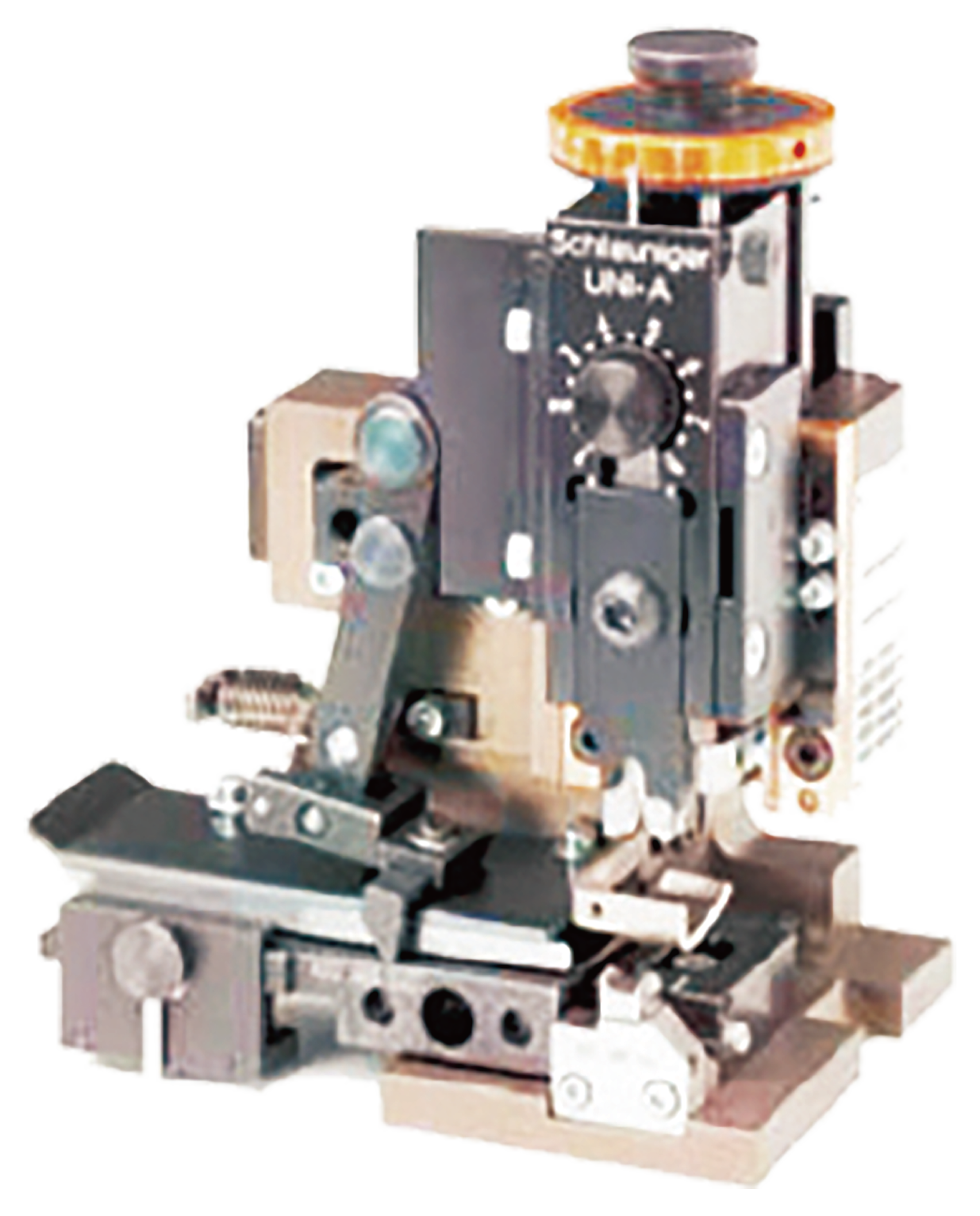

模具需定制化,客户提供模具,由ASTI来修改。
采用了模块化设计理念,一定范围线径内免换型。特殊线径只需更换成型块,更换的过程方便快捷。快捷。
![1720055219775233.png SC502-NET-02.png](/static/upload/image/20240704/1720055219775233.png)
适用线径
| 0.13-0.5mm² |
护套剥皮长度 | 8-16mm(取决于端子长度) |
剥皮长度 | 1-8mm |
压机吨位 | 3T |
压机行程 | 30 or 40mm |
机器循环时间 | Approx. 4s(Without CCD);Approx. 5s(With CCD); |
生产节拍 | Approx. 5s(Without CCD);Approx. 6s(With CCD);取决于操作人员 |
尺寸和重量 | L750*W650*H1750mm 300KG |
电源和气压 | 220VAC 50HZ 5-7Bar |
