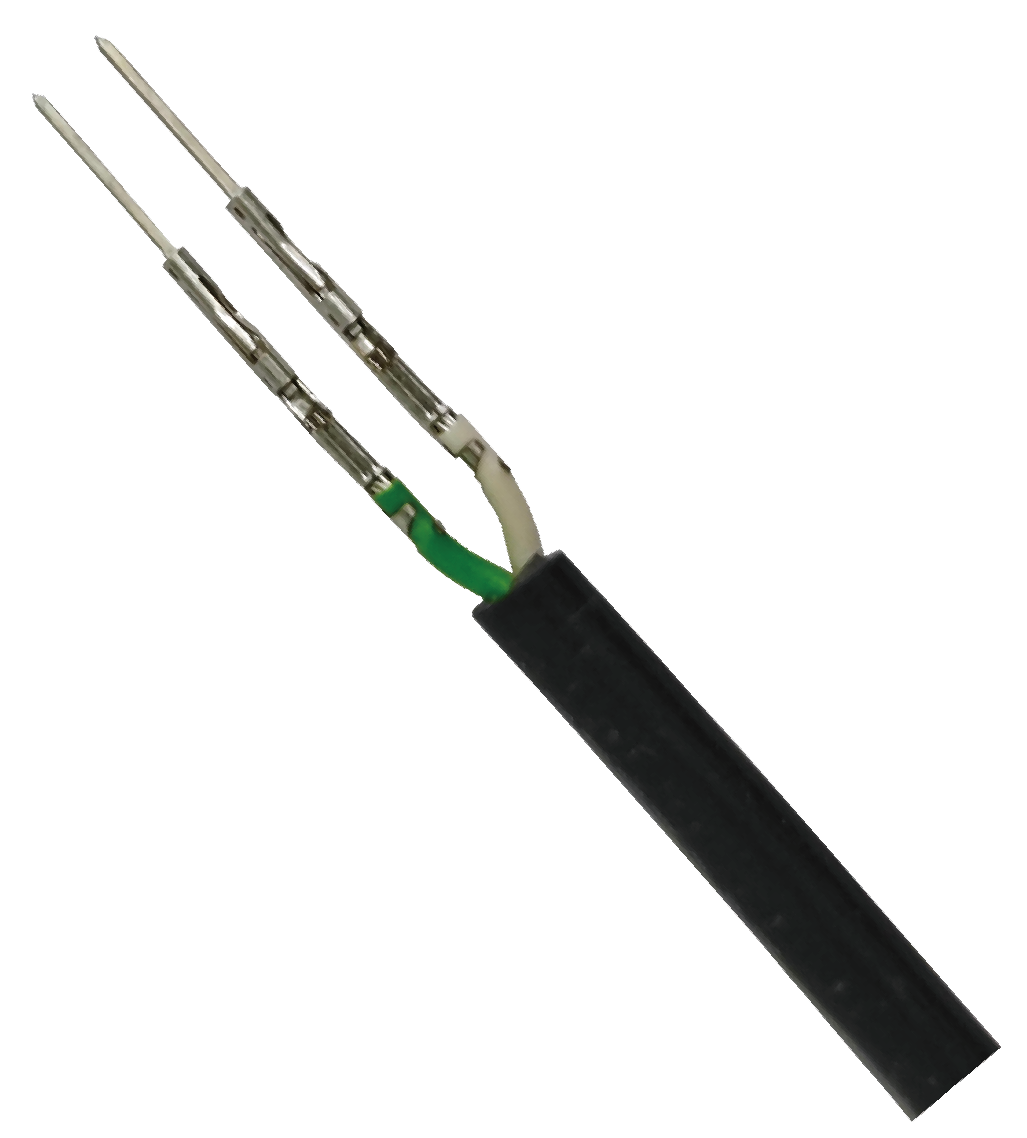

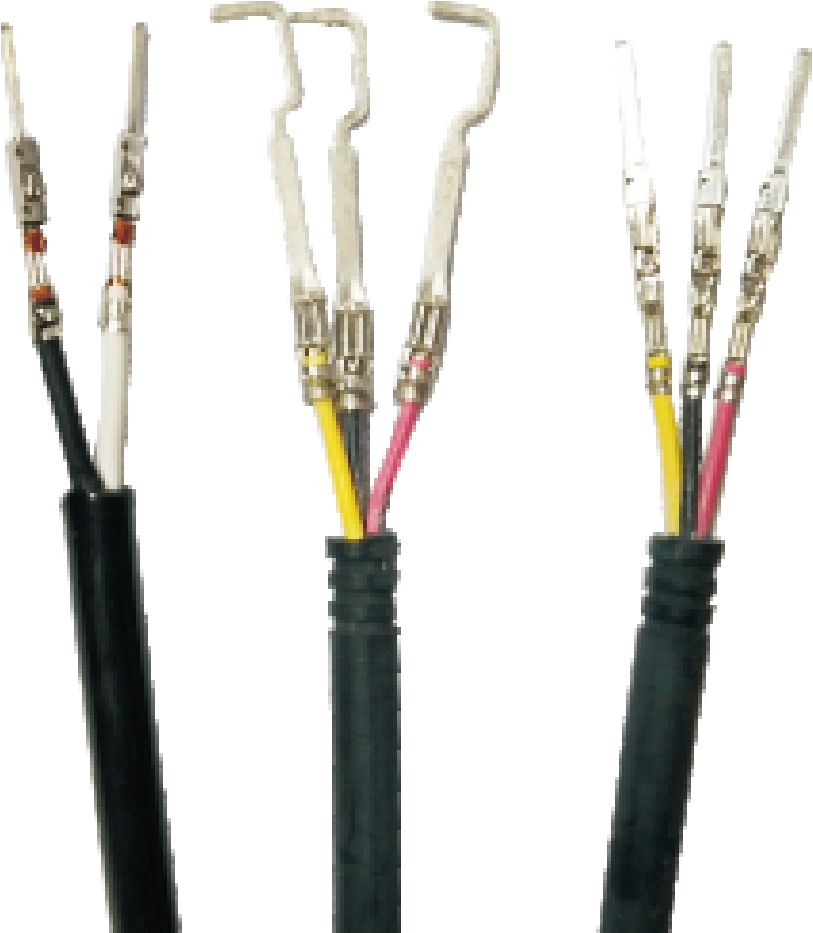

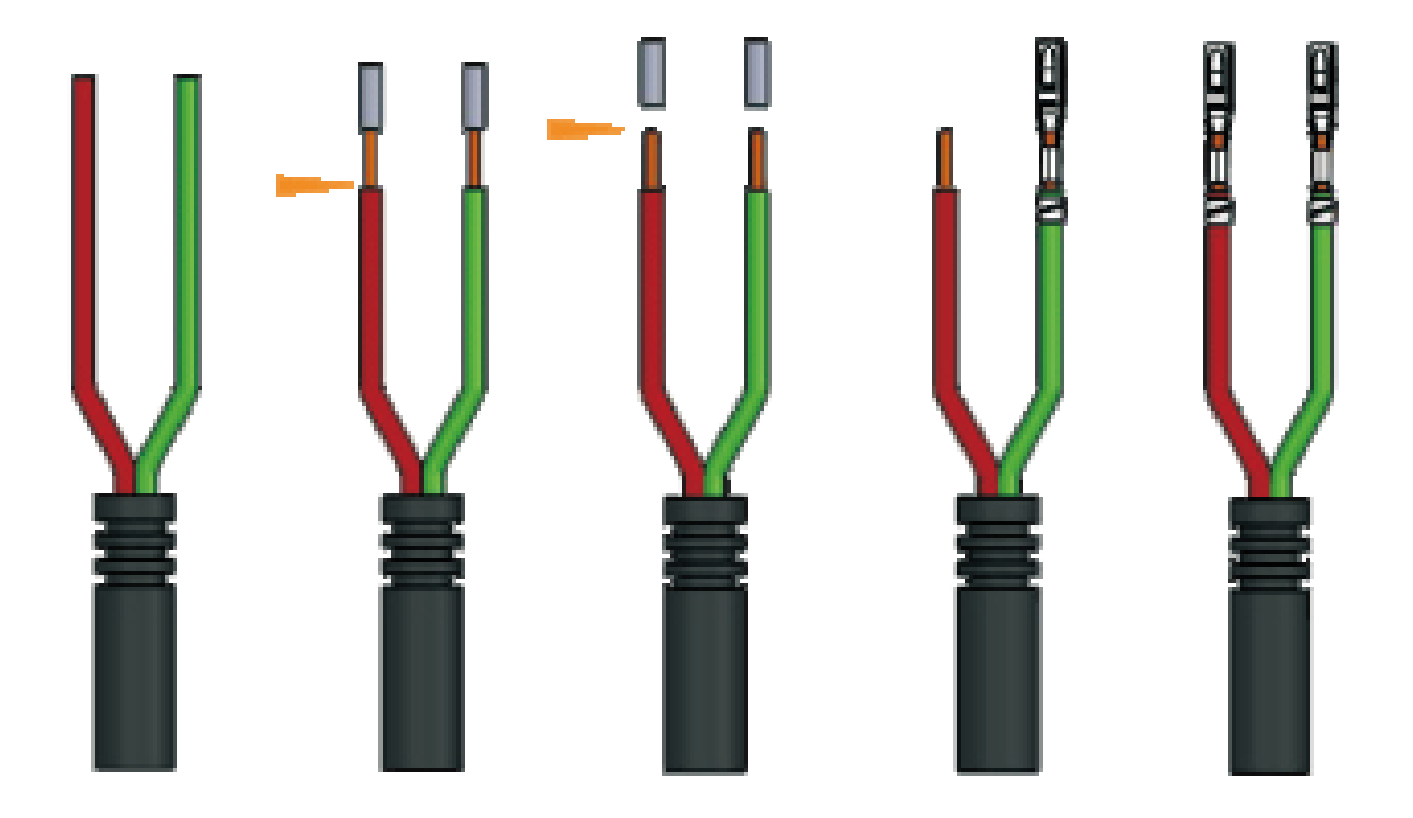

SC502 标准版设备应用于护套线或双绞线的加工,完成双芯线的剥皮压接。它是一台半自动机,操作者手持线插入机器,机器完成对芯线颜色的判断,然后分别完成芯线的剥皮/零切/压接/压接检测功能。标配的3T伺服压机、剥断检测以及基恩士控制系统,使得它生产品质稳定,生产效率更高。SC502 高配版设备兼容了外绝缘皮剥皮为 8.5-14mm的超短线产品,特别适用于多产品的生产需求,为客户节省了首期设备投入。
SC502采用了模块化设计理念,一定范围线径内免换型。特殊线径可通过更换剥皮刀,触发块,线夹来实现,而更换的过程方便快捷。

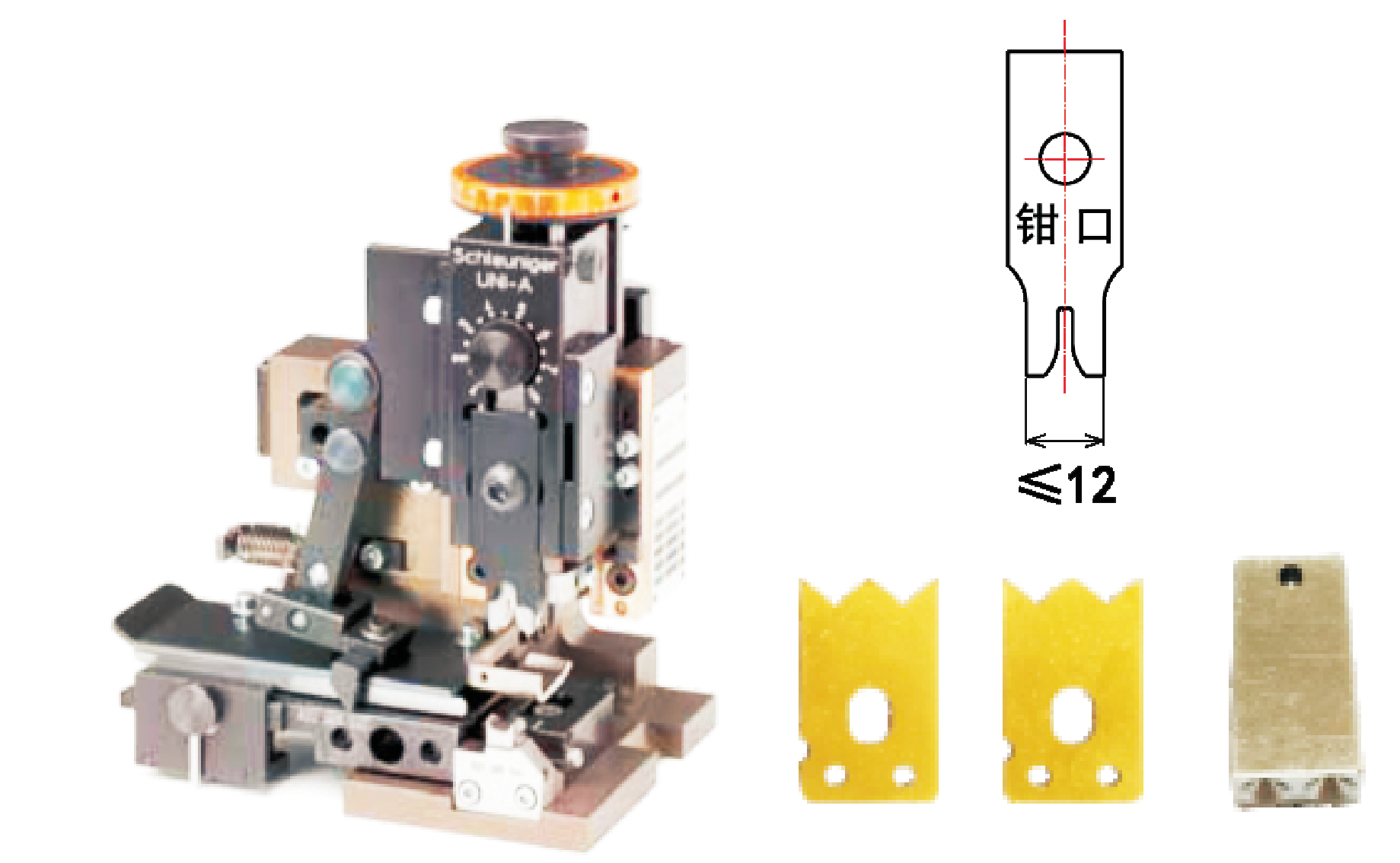

高配版设备由标准产品切换超短线产品,只需更换下图套装即可完成换型。
适用线径 | 0.13-4mm²(双线);最大6mm²(单线) |
护套剥皮长度 | 标准版:>19mm;高配版兼容:8.5-14mm |
剥皮长度 | 1-8mm |
压机吨位 | 3T |
压机行程 | 30 or 40mm |
机器循环时间 | Approx. 2.0S |
生产节拍 | Approx. 3.6S(取决于操作人员) |
电源和气压 | 220VAC 2700W 5-7Bar |
尺寸和重量 | L980*W850*H1720mm 290KG |
