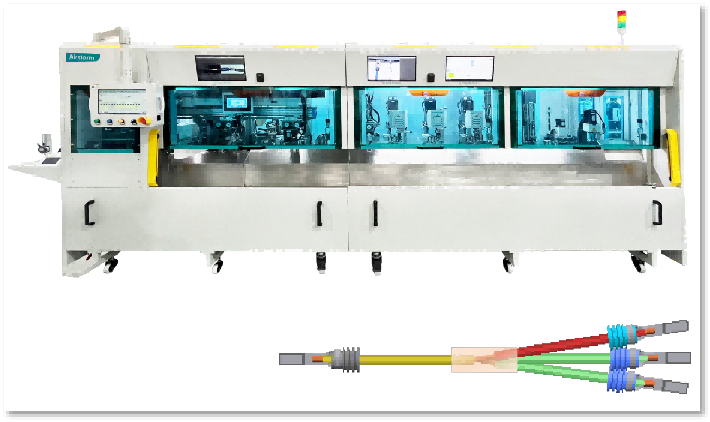

全自动合压（焊）机
AST-ZIP500-CC or CW

应用

全自动合压（焊）机（4+4+1合压）针对2-8根（端子少于4种，即插接端子3种，合压端子1种）线合并在一起自动压接热缩而设计。
其合压端具有以下功能：切线、剥皮/半剥、单端穿热缩管、链式U型压接钉合压接（附带压力监控功能）或焊接并热缩处理；
非合压端则具备切线、剥皮/半剥、穿防水栓、压接端子（附带压力监控功能）等功能。

设备优势

一站式解决方案，替代了传统的多工序间流转，节省人力/库存/空间，提高质量。
柔性强：产品可编程，n+n (max 4) 自由组合
换型快：默认配置内一键换型3+3+8（3种端子/3种栓/8种线）
节拍快：约3秒每回路
质量高：视觉/CFM全过程在线质量监控
平台化：压接/栓/焊接/合压/热缩/质量工具（拉力计/测高仪），工艺可根据客户需要定义和选择
可选：产品标签打印

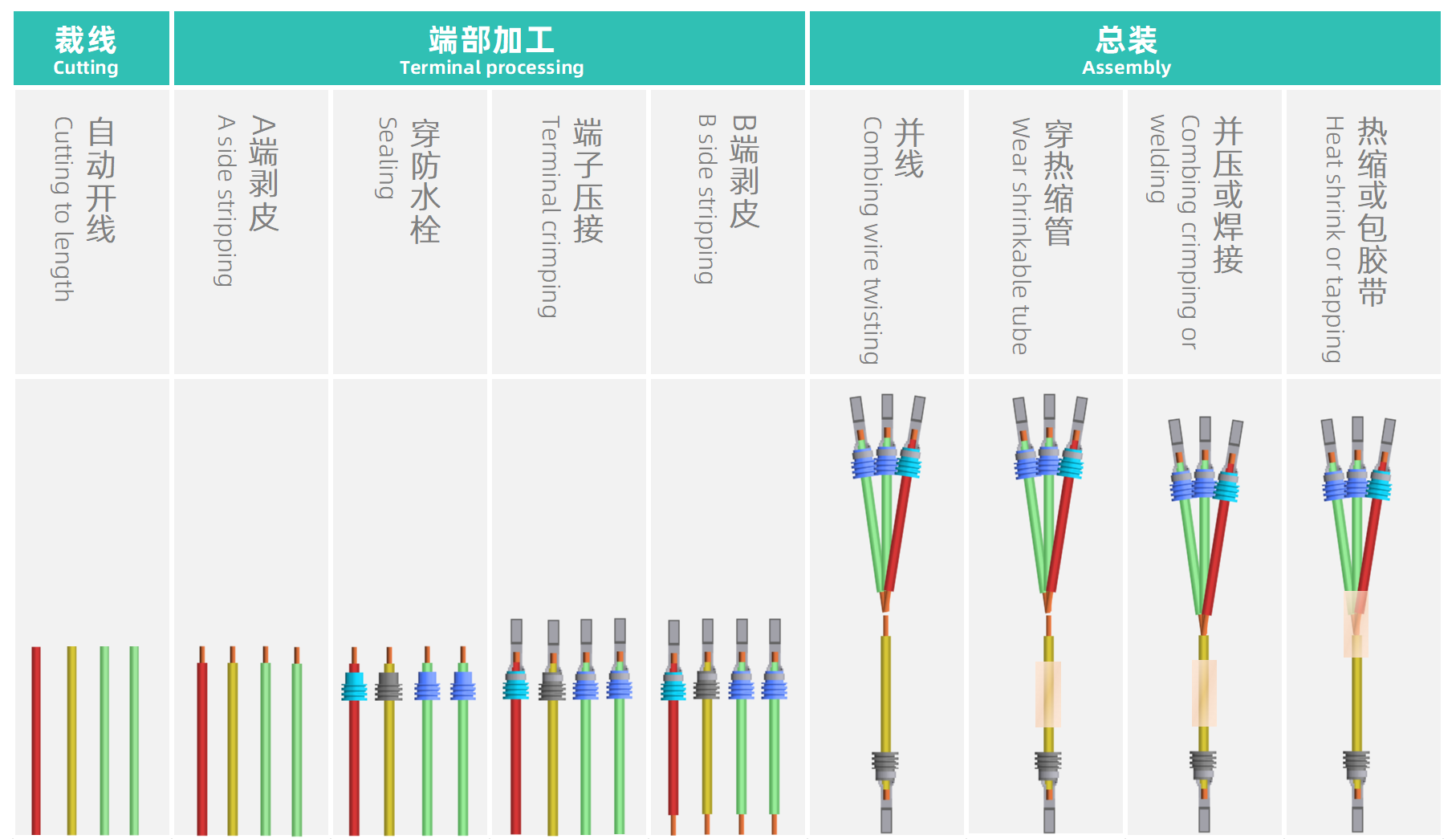

加工过程

质量检测内容

电线过载丨剥断检测丨端子缺失丨压力监控（OES）丨端子压接后视觉检测丨合压压力监控（OES）丨合压视觉检测

如下部分检测手段展示

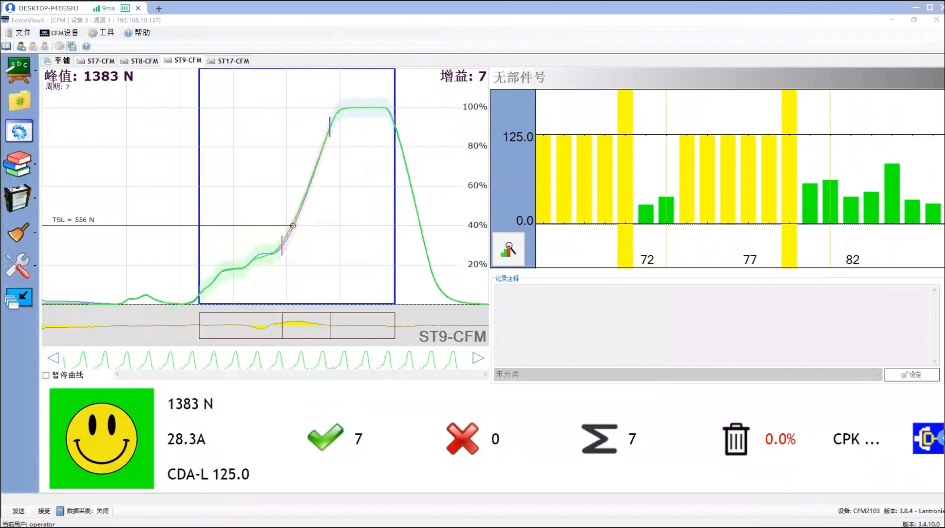

压力监控

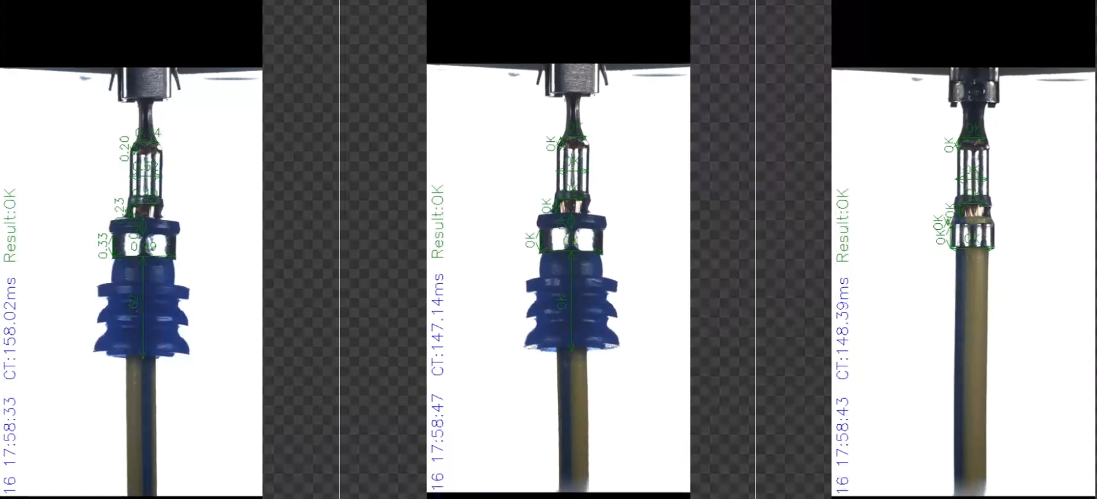

端子压接后视觉检测

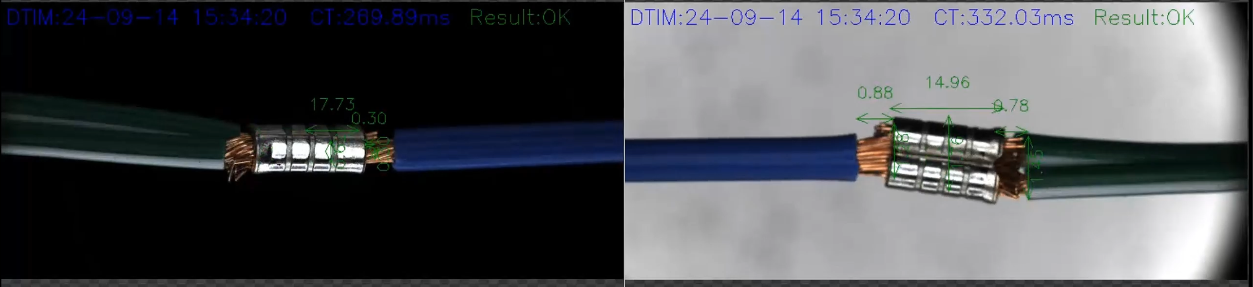

合压视觉检测

设备参数

压接单根线径范围：0.13-4mm²(AWG 26-11)
最短加工/打U导线长度：65mm/300mm
热缩管长度/外径：20-50mm / 4-10mm
最多同时在线导线种类：8
压接能力：3/6T（合压
循环时间：2.5-3秒/回路 （实际基于具体产品有波动）
换型：≤30min（端子、栓、线）
操作人数：0.5人/自动线
电压功率：380V AC   10KW
气压：5-7Bar
尺寸：6Mx2Mx2M (不含收放线装置）

视频

如需视频资料，请与我司销售联系。
